| 원래 장소: | 중국 |
| 브랜드 이름: | Chint |
| 모델 번호: | DZ47-60 |
| 최소 주문 수량: | 12pcs/1doz. |
|---|---|
| 가격: | USD1~15/unit |
| 포장 세부 사항: | 판지 상자에 있는 기준 |
| 배달 시간: | 2~15days |
| 지불 조건: | 티 / T는, 웨스턴 유니온 |
| 공급 능력: | 100,000 PC를 / 월 |
| 인증: | CCC, CE, GS etc. | 모델: | DZ47-60 |
|---|---|---|---|
| 폴란드: | 1,2,3,4,1P+N | 볼트: | 1P, 2P-220/230/240V, 3P, 4P-380~415V |
| HZ: | 50~60Hz | 단계: | 1/3 |
| 표준: | EN/IEC60898, IEC60947 | 수용량을 끊기: | Ics=Icn=6000A, 4500A |
| 열 여행 곡선: | B, C, D | 케이스 물자: | 재상할 수 있는 나일론 PA6 |
| 배선: | 끝 구획, 공통로 덕트 등 IP20B | 감전 보호: | 종류 II |
| 기계 라이프: | 10000 | 전기 생활: | 5000 |
| 하이 라이트: | 주조된 케이스 차단기,전기 차단기 |
||

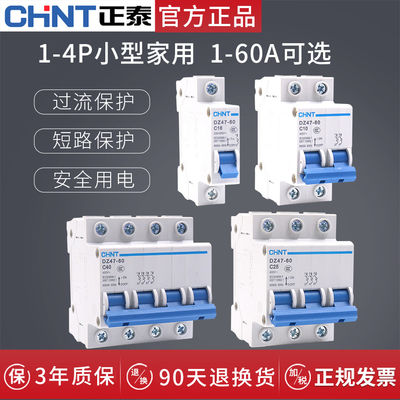

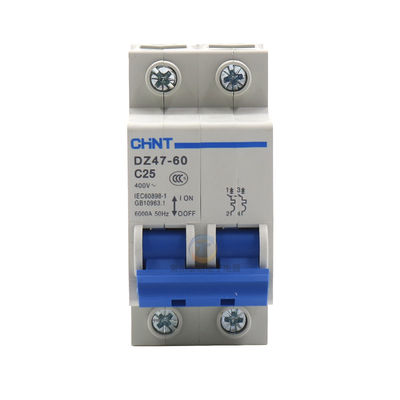

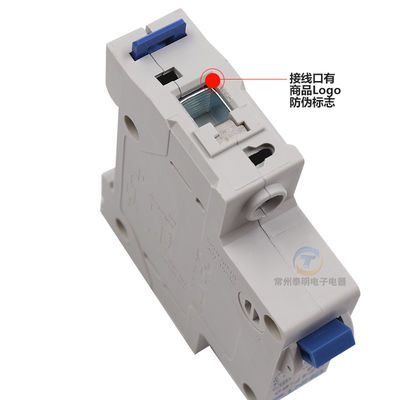

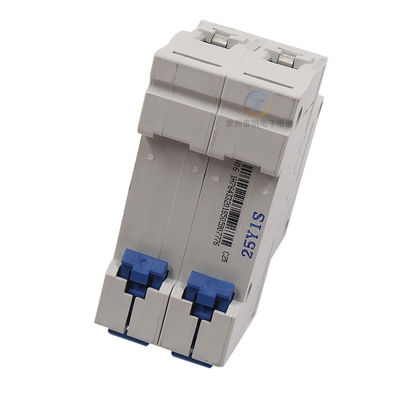

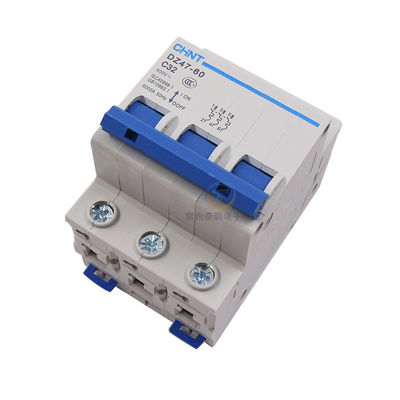

MCB DZ47-60, C45
CHINT 중국제
AC는 소형 차단기 6~63 A, 80~125A를 사용합니다,
AC 전류 회로, 제안 끝 배급 임명 보호를 위한 소형 차단기
DZ47-60는 AC에게 전류 회로 보호를 제안하는 소형 차단기입니다. 그것은 단락 현재와 하중 초과 현재에 대하여 회로를 보호합니다.
DZ47-60 소형 차단기는 보호 하중 초과를 위해 점화 유통 기구 또는 모터 유통 기구 및 체계에 있는 단락에서 사용됩니다. 제품은 구조, 무게에 있는 빛에 있는 neoteris, 성과에서 믿을 수 있는 우수한입니다. 그것에는 수용량을 끊는 최고가, 빨리 넘어질 수 있습니다 있고, 그것의 케이스 및 품목은 높은 내화성과 내진성 플라스틱에 의해 채택됩니다. 장수를 가진 제품은 하중 초과와 단락 보호를 위해 뿐 아니라 정상적인 케이스에 있는 unfrequent 불규칙한 엇바꾸기 전기 장비 및 점화 회로를 위해 AC 50Hz/60Hz 단 하나 극 240 2 3, 4 극 415V 회로에서, 주로 이용됩니다. 제품은 IEC 60898 & BS 3711에 따릅니다.
NBE7 MCB는 뒤에 오는 기능을 결합합니다:
단락 현재에 대하여 회로의 b 보호
하중 초과 현재에 대하여 회로의 b 보호
b 통제
b 고립
| 표준 | 정격 현재 (a) | 폴란드 | 전압 (V) | 수용량 (아)를 끊기 |
| BS3871-1 IEC60898 | 1에서 40 50에서 63 | 1 | 240 | 6000 |
| 2,3,4 | 415 | 6000 | ||
| IEC157-1 | 50에서 63 | 1 | 240 | 4000 |
| 2,3,4 | 415 | 4000 | ||
| 1 | 1 | 220/240 | 10000 | |
| 2,3,4 | 220/240 | 20000 | ||
| 2,3,4 | 380/415 | 10000 | ||
| 3 | 1 | 220/240 | 8000 | |
| 2,3,4 | 220/240 | 20000 | ||
| 2,3,4 | 380/415 | 8000 | ||
| 10에서 40 | 1 | 220/240 | 7000 | |
| 2,3,4 | 220/240 | 16000 | ||
| 2,3,4 | 380/410 | 8000 | ||
| 50 | 1 | 220/240 | 6000 | |
| 2,3,4 | 220/240 | 10000 | ||
| 2,3,4 | 380/410 | 6000 | ||
| 63 | 1 | 220/240 | 5000 | |
| 2,3,4 | 220/240 | 10000 | ||
| 2,3,4 | 380/410 | 5000 | ||
| 표준 | 정격 현재 (a) | 폴란드 | 전압 (V) | 수용량 (아)를 끊기 |
| BS3871-1 IEC60898 | 1에서 40 | 1 | 240 | 4000 |
| 2,3,4 | 415 | 4000 | ||
| IEC157-1 | 1에서 40 | 1 | 220/240 | 6000 |
| 2,3,4 | 220/240 | 12000 | ||
| 2,3,4 | 380/415 | 6000 |
건축과 특징
. 짐을 가진 스위치 전기 회로도 할 수 있는
. 빨리 축적 에너지 가동을 풀어 놓기 가능한
. 적응할 수 있는 장치를 통제하기 위하여
. 접촉 위치 표시
. 높은 단락 현재 반항 수용량
. 수용량을 만들고 끊는 최고의 점화하는 최고
. 가구와 유사한 임명을 위해 주요 스위치로 사용하는
기술적인 자료
. 폴란드 아니오: 1,2,3,4
. 정격 현재 (아): 1,2,3,4,6,10,16,20,25,32,40,50,63
. 정격 빈도: 50/60Hz
. 정격 전압: 230/400V AC
. 정격 반항 현재: lesc 내의 1000A
. 전기 기계 내구시간: 1000 주기
. 수용량을 만드는 정격 단락: 4500A, 6000A
. 연결 수용량: 엄밀한 지휘자 25mm2
. 연결 맨끝:
. 나사식 터미널
. 램프를 가진 기둥 맨끝
. 임명:
. 패널 설치
작업 바지 & 임명 차원
| 표준 | IEC/EN 60898-1 | ||
| 기계 특징 |
전기 생활 | 4000 | |
| 기계적인 생활 | 10000 | ||
| 보호 정도 | IP20 | ||
| 참고 온도를 위한 열 성분의 조정 |
℃ | 30 | |
| 주위 온도 (일간신문에 average≦35℃ |
℃ | -5. +40 | |
| 저장 temperation | ℃ | ||
| 임명 | 단말기 접속 유형 | Cable//U 유형 공통로/핀 유형 공통로 | |
| 케이블을 위한 끝 크기 정상/바닥 | mm2 | 25 | |
| AWG | 18-3 | ||
| 공통로를 위한 끝 크기 정상/바닥 | mm2 | 25 | |
| mm2 | 18-3 | ||
| 토크 강화 | N*m | 2 | |
| 에서 Ibs. | 18 | ||
| 거치 | 빠른 클립 장치의 meas에 의하여 DN 가로장 EN 60715 (35mm)에 | ||
| 연결 | 정상과 바닥에서 |
| 정격 현재 (a)에서 |
각종 조작상 온도의 밑에 온도 보상 계수 | ||||||||
| -10℃ | 0℃ | 10℃ | 20℃ | 30℃ | 40℃ | 50℃ | 55℃ | 60℃ | |
| 6 | 1.2 | 1.14 | 1.09 | 1.05 | 1.00 | 0.96 | 0.8 | 0.75 | 0.7 |
| 10-32 | 1.18 | 1.12 | 1.08 | 1.04 | 100 | 0.96 | 0.92 | 0.88 | 0.84 |
| 40 | 1.16 | 1.12 | 1.07 | 1.03 | 1.00 | 0.97 | 0.87 | 0.83 | 0.80 |
| 표준 | IEC/EN 60898-1 | ||
| 전기 특징 |
안으로 정격 현재 | A | 6,10,16,20,25,32,40,50,63 |
| 극 | 1P, 2P, 3P, 4P | ||
| 정격 전압 Ue | V | 230/400 | |
| 절연제 전압 Ui | V | 500 | |
| 정격 빈도 | Hz | 50/60Hz | |
| 정격 끊는 수용량 | KA | 6000 | |
| 정격 impelse 반항 전압 (1.2/50) UimpStandard | V | 4000 | |
| ind, 1 분 동안 Fred에 절연성 시험 전압, | KV | 2 | |
| Polluttion 정도 | 2 | ||
| Themo 자석 방출 characteristis | B, C, D |
