제품 상세 정보:
결제 및 배송 조건:
|
인증: | CE | 자료: | 콜드 롤된 시트 철강 |
---|---|---|---|
색깔: | , 회색 백색, RAL 7035 | 응용 프로그램: | 산업 패널 상자에, 실내 옥외 설치되는 차단기를 보호하기 위하여 |
유형: | 배급 상자, 힘 유통 기구 | 보호 수준: | IP54 |
정격된 전압: | 220/380V, 120V/240V | 표준: | IEC60439-3 |
정격 전류: | 630A-4,000A | 기능: | 전기 배급 또는 모터 조정 센터 |
일하고 온도: | 섭씨 -40에서 +80 도 | 이름: | 배급 장/힘 전기 미터 상자 |
설치 유형: | 홍조 또는 표면 | ||
하이 라이트: | 전력 배급 상자,산업 전원 분배 널 |

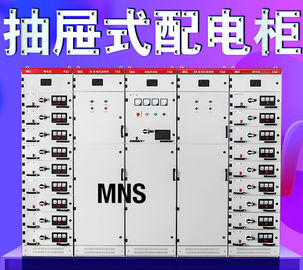

상업 및 산업 전기 배급 IEC 61439를 위한 4,000A까지 MNS 낮은 전압 서랍 밖으로 유형 개폐기
MNS 서랍 유형 낮 전압 스위치 보드
MNS 체계는 발생, 배급에 관하여 모든 분야에 있는 신청을 위해 적당하 전기 에너지, 예를들면, 그들은의 사용 다음과 같음 이용될 수 있습니다: 요점과 이하 배급은 모터 조정 센터의 에너지 그리고 모터 전류 공급을 위해 난입합니다
• 공익성 회사
• 발전소
• 정유 공장
• 해양 굴착 플랫폼
• 생산 시설
• 집 목적 이외에를 위한 건물.
MNS 체계는 GB7251.1, IEC 439-1, EN 60 439-1에 충분히, VDE 0660 부 500, BS 5486 부 1 및 UTE 63-410 지켜집니다
MNS 개폐기 집합은 오를 수 있는 디자인의 이어, 오늘 도전적인 영업 환경을 위한 완전한 해결책을 공급하는 ABB를 가능하게 하. 지류를 결합하는, 주요한 기술 모터 시동기 통합하기 위하여, 유지 보수가 필요 없는 구조 구조 및 공통로, 완전히 모듈 건축 및 기능 변하기 쉬운 속도 드라이브, 동력 인자 보상 등 및 집중된 안전에 있는 UPS 기술 조차, 공간 절약 및 프로젝트 낙관한 방법입니다.
주요 이익
표준 필요조건을 초과해 인원과 식물의 보호를 위한 필적할 수 없은 안전
유지 보수가 필요 없는 공통로 디자인을 통해 감소된 조작상 비용
withdrawable, 플러그 접속식, 조밀한 또는 조정 기능 단위를 사용하는 모듈 디자인을 통해 증가된 가용성
정면에서 믿을 수 있고는, 가동 가능하 오를 수 있는 완전히 접근 가능한
콤팩트, 연달아 이중 배열을 가진 공간 절약 디자인
주요 특징
100kA까지, 6300A까지, 690V까지 IEC 61439-1/-2 낮 전압 개폐기 집합에 완전히 증명해
수동적인 아크 보호 표준 1에 7, 시험된 acc. IEC TR 61641 Ed.3 표준 1에 7의 아크 증거에서는 690V, 100kA까지 증명했습니다
끝과 재구성 기능 둘 다에 모듈 건축, 확장 가능한
닫히는 문을 가진 사용 용이성은 손잡이 가동을 골라냅니다
형식 4b까지 분리
주요 기술적인 자료
아니다. |
품목 |
단위 |
자료 |
||
1 |
정격 전압 |
V |
690 까지 |
||
2 |
체계를 위한 정격 현재 |
A |
4000 (6300A에 특별한) |
||
3 |
공통로를 위한 정격 현재 |
수평한 공통로 |
A |
공통로 6300 *extremely* |
|
1600 @+40ºC |
|||||
수직 공통로 |
|||||
4 |
정격 빈도 |
HZ |
2000*Note* |
||
5 |
전압 1min를 가진 힘 빈도 |
kV |
8 |
||
6 |
정격 짧은 timeWithstand 현재 |
수평한 공통로 |
kA/1S |
55-100/105-250 |
|
60/130-150 |
|||||
수직 공통로 |
|||||
7 |
전압 종류에 |
III |
|||
8 |
오염 정도 |
3 |
|||
9 |
보호 정도 |
IP30/IP40/IP54 |
|||
10 |
개략 차원 (H*W*D) |
mm |
2200×600 (800/1000) ×600 (800/1000) |
주:
1. 수직 공통로의 현재는 2000A@+35 ºC까지 극단적으로 입니다, (냉각기를 가진 +40ºC).
2. IP54의 보호 정도는 특별한 디자인을 위해 필요하다면 고려됩니다.
