우시 Fenigal 과학 & 기술 Co., 주식 회사
전기 & 점화 제품을 위한 제조자 그리고 공급자
원래 장소: | 중국 |
브랜드 이름: | Fenigal/OEM |
인증: | CE,CCC |
모델 번호: | ATS AC CB 클래스 |
최소 주문 수량: | 1 유닛 |
---|---|
가격: | Negotiate |
포장 세부 사항: | 표준 수출 통 |
배달 시간: | 5-8 일 대량 주문으로 일하 협상합니다 |
지불 조건: | 전신환, 웨스턴 유니온 |
공급 능력: | 10,000 PC / 달 |
상품 이름: | 이중 전원 자동 전송 스위치 ATS | 맥스. 전압: | 690V |
---|---|---|---|
제어 전원전압: | 400V, 380V, 220V, 480V | 막대기: | 3P/4P |
경향: | 400A | 작동 유형: | 설명서 |
전압: | 63A | 표준: | IEC60947-6-1 |
특징: | 생성기에 대한 그리드 | ||
하이 라이트: | 125A 전원 전환 스위치,CB 수준 ATS 전환 스위치,두배 전원 ATS 전환 스위치 |
ATS 제품의 FENIGAL 제조와 OEM

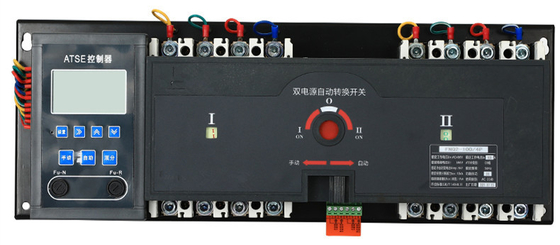

FMQ2 CB는 (전동기형) 두배 권력 자동 전송 스위치를 평평하게 합니다
구조 특징 :
제어 장치 : 액정 컨트롤라
제품 구조 : 작은 사이즈,고 전류, 단순 구조, ATS-신체
특징 : 고속 스위칭 속도, 낮은 불량 발생률, 손쉬운 유지보수, 신뢰할 만한 성능 (자동 전환으로 조정할 수 있는, 라이스 ~ 99s를 맞추세요) 배선 배치 방법 : 이사회 전에 전보를 치기
스위칭 모드 : 그리드가 그리드를 설치하고 생성기, 자체 주입 셀프-리피트링, 자체 주입 비자기 반복하는, 상호적 대기에게 그리드를 설치합니다
제품 외각틀 : 63, 100, 225, 400, 630, 800, 1250, 1600
제품 경향 : 20, 32, 40, 63, 80, 100, 125, 160, 200, 225, 250, 315, 400, 500
630, 800, 1000년, 1250년, 1600A
물품 분류 : 회로 차단기 (CML TM30)
제품 막대기의 다수 : 3, 4
ATS 수준 : CB는 과부담과 쇼트 회로 보호와 평평하게 합니다
기술적 요구
자동 기어에서 더 커먼이 전압 위에서, 전압 하에 강화할 때, 전압의 손실은 예비 전원으로 전환합니다 ; 똑같은 잘못이 예비 전원에서 발생하고 2중점 위치로 전환할 때, 디스플레이는 동시에 자동 알람을 보여줍니다
LCD 스크린은 버튼이 최초에 쫓길 때 30대를 보호하고 화면을 드러냅니다, 두번째 시간이 설정에 들어가고 설정 필요 비밀 번호 입력에 들어갈 수 있습니다.
매뉴얼 세팅이 불쾌할 (사망한) 때, 거기는 짖는 가치로 리셋하기 위해 리셋 키가 있습니다.
자동이고 매뉴얼 위치에서 설정될 때, 디스플레이는 제어기 패널 그러나 어떤 알람 위의 2중점 단추를 누를 때 컨트롤러가 2중점을 보여줍니다.
반대로 제어기가 정전이 설정값 이내에 일반에 복구되는 때인 교대 시간을 연기할 예정일 때, 두배 전원 공급기는 바뀌게되지 않을 것입니다.
FMQ2-100/4P-dl (기본 형태)
FMQ2-100/4P-D2 (인텔리전트형)
사용 범주 | AC-33iB | ||||||||
평가된 작업 전압 우에 | AC400V | AC380V | |||||||
정격 절연 전압 Ui | 690V | ||||||||
정격임펄스저항전압 우임피 | 6kV | 6kV | 6kV | 6kV | 6kV | 8kV | 8kV | ||
평가된 단락 차단 용량 Icn | 10kA | 로카 | 20kA | 30kA | 30kA | 30kA | 30kA | ||
평가된 단락 켜짐 능력 Icm | 17kA | 17kA | 40kA | 63kA | 63kA | 63kA | 63kA | ||
서비스 수명 (시간) | 기계적입니다 | 4500 | 5000 | 3000 | 2000 | 2000 | 2500 | 2500 | |
전기적입니다 | 1500 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | ||
극수 | 3,4 | ||||||||
동작 사이클 (sec/time) | 30대 | 60대 | |||||||
교대 시간 | 0-99S |
① 보조 전력의 공통 전력 inlet② 메인 터미널의 메인 터미널은 삽입했습니다
③ 부하 side④ Signage⑤의 메인 터미널은 일반적으로 전원 중단 지표를 사용했습니다
button⑧ 사용자 외부 신호 단말기를 당기는 ⑥Handle jack⑦ 플러그 밀봉 판
9 제어기 신호 연결 단자 모조 LCD 디스플레이
11개 복구 공장 디폴트키 '1>setting 키
⑬Displacement 키 14Numeric 이상 키 15Numeric 마이너스 키
16Manual 키(17) 자동차 키 18 두배 분할 키
19 공통 파워 퓨즈 20Standby 파워 퓨즈 diy 21Generator 신호 포트와
화재 연결 포트
