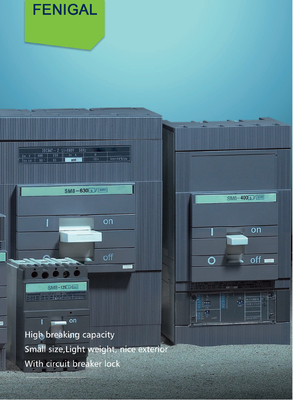

SM8 2P 배선용 회로 차단기 소형 배선용 차단기 잠금

SM8 일련 배선용 차단기

키워드 :1P,2P,3P(3P+N),4Pole, 절연체 스위치, 전기이고 열 자기를 띤 트리핑 장치에 신청하십시요

비슷한 ABB, 소형 배선용 차단기 잠금을 제공합니다

애플리케이션

SM8 일련 주조 케이스 회로 차단기 (다음에 MCCB로서 언급되) 신시리즈 MCCB이며, 그것이 그렇게 하기 위해 일치하여 엄밀하게 개발됩니다

국제 표준과 진보 기술로 제조합니다.

이 제품은 IEC60947-2에 따릅니다.(라이킨텀 ≥ 250A)에 절연 전압 500V (라이킨텀 ≤ 160A)를 평가한 MCCB는 현재 10A 내지 1600A를 평가한 유통망을 위해 사용되고, 배전, 일렉트릭알렉퀴피멘트스의 보호와 과부담, 단락과 부족 전압에 대한 회로를 위해, 그리고 또한 모스트케이스의 전기회로의 드문 스위칭을 위해 계획되는 작동 전압 380/400V to660/690라고 평가되도록 설계됩니다. 400A에게 고율의 보험료를 매기는 프레임과 MCCB는 드문 개시와 농형전동기의 중단을 위해, 그리고 과부담, 단락과 미달 전압에 대한 모터의 보호를 위해 사용될 수 있습니다.

SM8 직열 회로 차단기는 미달 전압 배포, 분로 개방, 보조 접점, 경보접점, 전기 동력식 메커니즘과 회전식 기계적 작동 핸들 기타 등등과 같은 전기적 액세서리와 기기 부품을 갖추고 있을 수 있습니다.

SM8 일련 지적 배선용 회로 차단기는 과부담, 단락과 미달 전압뿐 아니라 고장을 어스시키는 것 전기회로와 장비의 보호의 기능과 전자 방출을 갖추고 있습니다. 그것의 지능형 기능은 다음과 같습니다 : 현재 실패 ; 과전류 신호의 출력과 회로 차단기의 모니터링은 / 마감을 엽니다, 특히, 지적 트립 유닛이 회로 차단기와 컴퓨터 사이에 원격 측정, 멀리 있는 조절, 원격 제어와 멀리 있는 통신을 위해 가능한 인터페이스로 설계됩니다.

기술적 특징

사용자들이 설치를 위한 모든 보호 요구를 해결할 수 있게 하는 전류 등급의 전체 범위

높은 단락 차단 용량으로

B-베이식 타입 : 일반적 차단 용량

N-오르디나리 타입 : 보통 차단 용량

S-스탠더드 타입 : 표준 차단 용량

H-하이러 브레이킹 타입 : 더 높은 차단 용량

평가된 궁극적 단락 차단 용량의 급

프레임 평가 lnm(A)	능력(lcu)를 깨는 평가된 궁극적 단락
	20kA	25kA	30kA	35kA	50kA	65kA	70kA	85kA
125A	비	엔
160A		비	엔
250A				엔	Ｓ	Ｈ
400A				엔	Ｓ	Ｈ
800A				엔	Ｓ		Ｈ
1600A					Ｓ			Ｈ
