제품 상세 정보:
결제 및 배송 조건:
|
| 인증: | CE | 자료: | 직류 전기를 통한 박판/JXF 울안 |
|---|---|---|---|
| 색깔: | , 회색 백색, RAL 7035 | 응용 프로그램: | AC 3 phass 다람쥐 감금소를 시작하기 위하여는 안전하게 자동차를 타십시오 |
| 유형: | 모터 통제, 힘 유통 기구 | 보호 수준: | IP54 |
| 정격된 전압: | 220/380V, 120V/240V | 표준: | IEC60439-3 |
| 정격 전류: | 25A-200A | 기능: | AC 모터의 감소된 전압 시작 그리고 보호 |
| 일하고 온도: | 섭씨 -40에서 +80 도 | 이름: | 별 델타 시동기/배급 장/힘 전기 미터 상자 |
| 설치 유형: | 홍조 또는 표면 | ||
| 하이 라이트: | 배전판 상자,산업 전원 분배 널 |
||

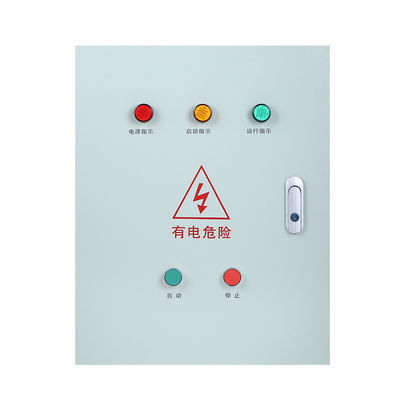

감소된 전압 380V~415V 3 단계에 15~45kW 수도 펌프 또는 팬 시작을 위한 별 델타 시동기 모터 제어반
대부분의 유동 전동기는 선에 방법이, 큰 시작 전류 파동 때문에 병참선에 전압의 소요에게 일으키는 원인이 되는 아주 큰 모터가 가동될 때 직접, 그러나 가동됩니다.
가까운 자전하는 속도까지 달릴 때 시작 전류 파동을 제한하기 위하여는, 재연결된 큰 유동 전동기에는 가동되고 그 후에 가득 차있는 공급 전압이 감소된 전압에 있습니다.
별 델타 시동기의 일 원리
이것은 방법을 시작하는 감소된 전압입니다. 별 델타 시작 도중 전압 감소는 아래에 숫자에서 설명되는 것과 같이 육체적으로 모터 감기를 재구성해서 달성됩니다. 시작 도중 모터 감기는 별 윤곽에서 연결되고 이것은 각 감기 3.의 맞은편에 전압을 감소시킵니다. 이것은 또한 3의 요인에 의하여 토크를 감소시킵니다.
계획 – 별 델타 시동기의 일 원리
시간이 경과한 후에 감기는 델타와 모터가 일반적으로 달리는 때 재구성됩니다. 별/델타 시동기는 아마 가장 공유지에 의하여 감소된 전압 시동기입니다. 그들은 전기 공급에 소요 그리고 방해를 감소시키기의 수단으로 시작 도중 모터로 시작 현재 적용되는 것 감소시키기 위하여 사용됩니다.

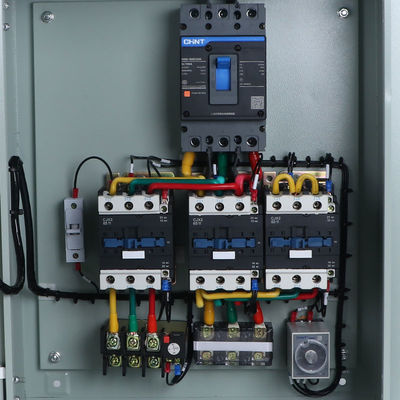

별/델타 시동기는 3개의 접촉기, 타이머 및 열 하중 초과에서 제조 입니다. 접촉기는 완화 현재만 통제하기 때문에 선 시동기에 직접에서 이용된 단 하나 접촉기 보다는 더 작습니다. 감기를 통해 현재는 선에 있는 현재의 1/root 3 (58%)입니다.
뛰기 도중 가까운 수시로 주요 계약자 및 델타 접촉기로 불린 2개의 접촉기가, 있습니다. 이들은 모터의 현재 등급의 58%에 평가된 AC3입니다. 제 3의 접촉기는 별 접촉기이고 모터가 별에서서만 연결되는 동안 그것은 별 현재를 나릅니다.
별에 있는 현재는 델타에 있는 현재의 1/3입니다, 그래서 이 접촉기는 모터 등급의 1/3에 (33%) 평가된 AC3일 수 있습니다.
우리는 15kW에서 정상 범위를 Chint l 낮 전압 성분을의 밑에, 통합해, 별 델타 시동기 제어반에게 18.5kW, 22kW, 30kW, 37kW에 비율 전압 AC380V/50Hz에 45kW 제공합니다.
15kW 별 델타 시동기
18.5kW 별 델타 시동기
22kW 별 델타 시동기
30kW 별 델타 시동기
37kW 별 델타 시동기
45kW 별 델타 시동기
