25A 12 극 터미널 블록 230V 400V 660V 고정 배리어 나사 플레이트 마운트
Product Details
| 정격 전압: | 230,400v | 주위 온도: | -40~90 섭씨 |
|---|---|---|---|
| 절연 전압: | 660V | 설치: | 나사 플레이트 마운트 |
| 강조하다 |
25a 12극 단자대,230v 12극 단자대,400v 단자대 12극 |
||
Product Description
TB 시리즈 고정 배리어 25A 12극 단자대 230V,400V,660V
제품 설명
TB 시리즈는 교류 50Hz, 정격 전압 600V 이하, 정격 전류 100A 이하의 전선 연결 회로에 적용할 수 있습니다.표준: GB/T 14048.7 IEC 60947-7-1.
주문 정보
3.1 주문시 제품의 종류, 접속면적 또는 전류, 분류 및 수량에 유의하십시오.3.2 일반 단자대는 단독 블록으로 구성됩니다.3.3 기타 특별 요구사항이 명시되어야 합니다.3.4 주문 예: TB-10003 5 주문 모델은 TB이고 정격 전류는 100A이며 3개의 그룹이 있고 수량은 5임을 의미합니다.
|
TB-15 고정 배리어 15A 3극 단자대 |
|
일반 제품 정보 |
|
|
품목 번호: |
TB-1503 |
|
평가: |
600V, 15A, 3극 |
|
크기: |
46.5*22.0*17.5mm(길이*가로*높이) |
|
철사 크기: |
2.0mm2 / AWG 14 |
|
나사 크기: |
M3 |
|
치수 [mm] |
||||
|
제품 번호. |
극(P) |
길이(L) |
폭(W) |
높이(H) |
|
TB-1503 |
삼 |
46.5mm |
22.0mm |
17.5mm |
|
TB-1504 |
4 |
55.5mm |
||
|
TB-1506 |
6 |
73.5mm |
||
|
TB-1512 |
12 |
128.5mm |
||
|
TB-2512 고정 배리어 25A 12극 단자대 |
|
일반 제품 정보 |
|
|
품목 번호: |
TB-2512 |
|
평가: |
600V, 25A, 3극 |
|
크기: |
147.0*28.0*19.0mm(길이*가로*높이) |
|
철사 크기: |
6.0mm2 / AWG 10 |
|
나사 크기: |
M4 |
|
치수 [mm] |
||||
|
제품 번호. |
극(P) |
길이(L) |
폭(W) |
높이(H) |
|
TB-2503 |
삼 |
50.5mm |
28.0mm |
19.0mm |
|
TB-2504 |
4 |
61.5mm |
||
|
TB-2506 |
6 |
82.5mm |
||
|
TB-2512 |
12 |
147.0mm |
||
|
사양 시트 |
||||||||
|
TB 시리즈 제품 사진 |
|
|||||||
|
제품 번호. |
TB-1503 |
TB-1504 |
TB-1506 |
TB-1512 |
TB-2503 |
TB-2504 |
TB-2506 |
TB-2512 |
|
전기 사양 |
|
|||||||
|
정격 전압 [V] |
600V |
|||||||
|
정격 전류 [A] |
15A |
25A |
||||||
|
와이어 크기 [mm2] |
2.0mm2 |
6.0mm2 |
||||||
|
와이어 크기 [AWG] |
AWG 14 |
AWG 10 |
||||||
|
재료 |
|
|||||||
|
절연체 재료 |
PC |
|||||||
|
색상 |
블랙(화이트, 블루, 레드, 브라운, ...) |
|||||||
|
난연 등급 |
UL94V-2(UL94V-0) |
|||||||
|
작동 온도 [℃] |
-40℃+110℃ (최대: +220℃) |
|||||||
|
지휘자 |
황동, 니켈 도금(구리, 주석 도금) |
|||||||
|
치수 |
보호 커버는 무료로 단자대와 함께 제공됩니다.마커 스트립이 필요하지 않습니다.(몰드 프린트.) |
|||||||
|
총 길이 L [mm] |
46.5 |
55.5 |
73.5 |
128.5 |
50.5 |
61.5 |
82.5 |
147.5 |
|
참조길이 L1 [mm] |
36.5 |
45.5 |
63.5 |
118.0 |
40.0 |
51.0 |
72.0 |
136.0 |
|
간격 A [mm] |
7.0 |
8.0 |
||||||
|
피치 B [mm] |
9.0 |
10.5 |
||||||
|
폭 W [mm] |
22.0 |
28.0 |
||||||
|
높이 높이 [mm] |
17.5 |
19.0 |
||||||
|
나사(C)(스틸, 아연도금) |
M3 |
M4 |
||||||
|
정격 토크 [Nm] |
0.5 |
1.2 |
||||||
|
정격 토크 [in-lb] |
4.4 |
10.6 |
||||||
|
폴란드 |
삼 |
4 |
6 |
12 |
삼 |
4 |
6 |
12 |
|
사양 시트 |
||||||||
|

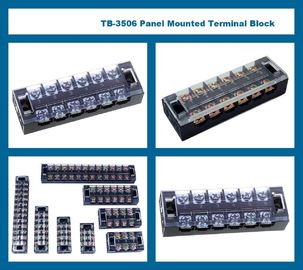

TB 시리즈 제품 사진 |
|
|||||||
|
제품 번호. |
TB-2503L |
TB-2504L |
TB-2506L |
TB-2512L |
TB-3503 |
TB-3504 |
TB-3506 |
TB-3512 |
|
전기 사양 |
|
|||||||
|
정격 전압 [V] |
600V |
|||||||
|
정격 전류 [A] |
25A |
35A |
||||||
|
와이어 크기 [mm2] |
6.0mm2 |
10.0mm2 |
||||||
|
와이어 크기 [AWG] |
AWG 10 |
AWG 8 |
||||||
|
재료 |
|
|||||||
|
절연체 재료 |
PC |
|||||||
|
색상 |
블랙(화이트, 블루, 레드, 브라운, ...) |
|||||||
|
난연 등급 |
UL94V-2(UL94V-0) |
|||||||
|
작동 온도 [℃] |
-40℃~+110℃ (최대: +220℃) |
|||||||
|
지휘자 |
황동, 니켈 도금(구리, 주석 도금) |
|||||||
|
치수 |
보호 커버는 무료로 단자대와 함께 제공됩니다.마커 스트립이 필요하지 않습니다.(몰드 프린트.) |
|||||||
|
총 길이 L [mm] |
56.0 |
68.0 |
92.0 |
164.0 |
56.0 |
68.0 |
92.0 |
164.0 |
|
참조길이 L1 [mm] |
45.0 |
57.0 |
81.0 |
153.0 |
45.0 |
57.0 |
81.0 |
153.0 |
|
간격 A [mm] |
10.0 |
|||||||
|
피치 B [mm] |
12.0 |
|||||||
|
폭 W [mm] |
30.0 |
|||||||
|
높이 높이 [mm] |
19.5 |
|||||||
|
나사(C)(스틸, 아연도금) |
M4 |
|||||||
|
정격 토크 [Nm] |
1.2 |
|||||||
|
정격 토크 [in-lb] |
10.6 |
|||||||
|
폴란드 |
삼 |
4 |
6 |
12 |
삼 |
4 |
6 |
12 |
|
포장 |
|
50pcs/box, 200pcs/4boxes/NW: 19.0kgs /carton |
