우시 Fenigal 과학 & 기술 Co., 주식 회사
전기 & 점화 제품을 위한 제조자 그리고 공급자
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | Fenigal/OEM |
| 인증: | CE,CCC |
| 모델 번호: | FMPC |
| 최소 주문 수량: | 1개 단위 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 표준 수출 판지 |
| 배달 시간: | 5-8 작업 일 대량 순서는 협상합니다 |
| 지불 조건: | T/T, 서부 동맹 |
| 공급 능력: | 10,000PCS/Month |
| 최대. 현재: | 100A | 최대. 전압: | 400V |
|---|---|---|---|
| 폴란드: | 2P, 3P, 4P | 정격 전압: | 230v/400v |
| 정격 현재: | 16A 20A 25A 32A 40A 50A 63A 80A 100A | 제품 이름: | 이중 힘 자동적인 이동 스위치 ATS |
| 색깔: | 백색 | 빈도: | AC 50 Hz/60Hz |
| 가동 유형: | 수동 조작, Auto& 수동 | 표준: | IEC60947-6-1 |
| 하이 라이트: | 230V ats 자동 이동 스위치,100A 자동적인 발전기 이동 스위치 |
||

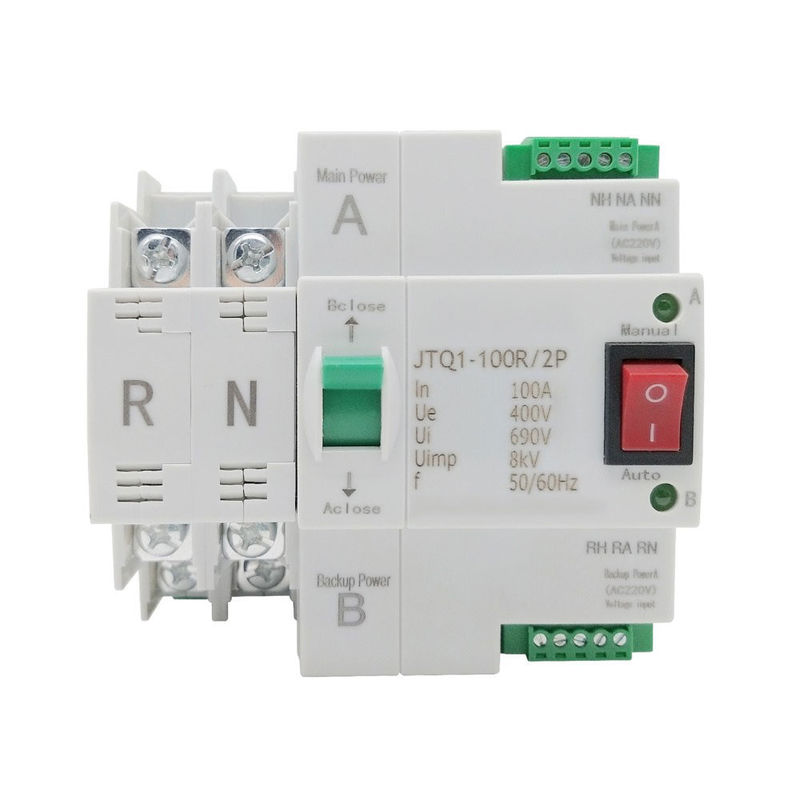

이동 50ms ATS 자동적인 이동 스위치 이중 힘 230V 2P, 3P, 4P 16~100A, IEC60947-6-1는 단식합니다
ALIEXPRESS에 있는 제일 ATS 질---은 접촉점 & 빨간 구리 부속 & 안정되어 있는 릴레이 통제
1.The 이중 힘 자동적인 이동 스위치 (ATS)는 주력 또는 예비 힘이 정상적이다는 것을 시험하기 위하여 새로 발육된 소형 가구 힘 이동 스위치, 주로 사용됩니다 입니다.
정상적인 전력 공급이 이상하 때, 예비 전력 공급은 전력 공급의 계속성, 신뢰성 및 안전을 지키기 위하여 일을 즉각 시작할 것입니다. 그것은 PZ30 배급 상자를 위한 가구 가로장 임명을 위해 특별히 디자인됩니다.
2.The ATS는 AC50 또는 60Hz 및 정격 전압 400V의 비상 지휘권 보급 체계를 위해 적당합니다. 그것은 확고한 구조, 믿을 수 있는 이동, 쉬운 임명 및 정비로 특색지어지고, 장수는, 빈번한 정전이 허용되지 않는 장소에서 널리 이용됩니다. 전기기도 하고 가동과 수동 조작 유효하십시오. ATS는 TES와 관제사로 구성됩니다.
3.표준GB/T14048.11부분에 따라6-1: 다수기능장비-엇바꾸기장비를옮기십시오, 우리는ATS가가장적당한낮전압개폐기및제어 장치이다는 것을알아서좋습니다.
| ATS 모형 GCQ4-125 (2/3/4P)를 위한 자료표 | |
| 모형 | GCQ4-125 |
| 현재 등급 (a) Ie | 16,20,25,32,40,50,63,80 (100A는 개선의 밑에 있습니다) |
| 정격 절연제 전압 (Ui) | AC690V, 50Hz |
| 정격 조작상 전압 (Ue) | AC230V (2P), AC400V (3/4P), 50Hz |
| 종류 | PC (고립, 그러나 단락 현재의 끊을 연결하고 적재하십시오) |
| 종류를 사용하십시오 | AC-31B, AC 33iB |
| 기준에 적합 | (IEC60947-6-1와 동등한) GB14048.11 |
| 폴란드의 수 | 2, 3, 4 |
| 무게 | 1.7kg (2P), 2.1kg (3P), 2.6kg (4P) |
| 연산 형태 | 선택 스위치에 의하여 자동/설명서 |
| 주기의 수 | 2,000 (현재에) 5,000 (현재 없이) |
| 정격에게 만들고 끊기 수용량 |
6.0Ie, 1.05Ue, cosϕ=0.5+/-0.05의 50의 cyles |
| 정격 조건적인 단락 현재 IQ |
50kA |
| SCPD (신관) | RT16-00-63A/80A |
| 정격 전류 반항 전압 (Uimp) |
6kV |
| 조절 회로 | 정격 통제 전압 (미) 230V 정상적인 근무 조건: 85%~100%Us |
| 보조 회로 | 2개의 분리되는 릴레이는, 각 그룹 2개의 수동적인 변경 접촉을 포함합니다 |
| 조작상 순서 | I-II/II-I |
| 접촉 전송 시간 | <50ms> |
| 가동 전송 시간 | <50ms> |
| 뒤 전송 시간 | <50ms> |
| Diconnecting 힘 시간 | <50ms> |
| IP 등급 | IP43 (러그 맨끝을 제외하면 플라스틱 상자; 울안에 설치될 때 IP55를 도달할 수 있습니다) |
| 물자를 싸십시오 | 방화 효력이 있는 나일론 |
| 주위 온도 | -10-60 Deg.Celsius |
| 상대 습도 | max.90% |
| 오염 정도 | 3 |
| 산을 설치하십시오 | 표준 DIN 35mm 가로장에 Mountable |
| 제품 차원 | 2P - 105.5x104x77.5mm 3P - 123.5x104x77.5mm 4P - 141x104x77.5mm |
정상 상영 시간 및 임명 상태
1.Ambient 기온
온도는 -5℃~40℃ 가운데 있어야, 24h 내의 평균 온도는 35℃를 초과하면 안됩니다.
2.Altitude
임명 위치의 고도는 2000m를 초과하면 안됩니다.
3.Atmospheric 상태
임명 위치의 상대 습도는 50% 온도 40℃를 최대로 초과하면 안되고, +20℃에 최소한도 온도 -5℃, 예를 들면, 90%에 더 높을 것입니다. 온도 변화에 기인한 제품 표면에 이슬을 위한 조처를 강구하십시오.
오염의 4.Class
ATS의 오염 종류는 GB/T14048.11의 지정된 수준에 도달합니다.
5.Installation 종류
ATS의 임명 종류는 GB/T14048.11에 있는 지정된 종류를 만납니다
Matterts 필요 주의
1.Manual/automatic 가동
자동 조작을 가진 ATS는 발전과 힘 떨어져 성과를 지킬 수 있습니다, 그러나 수동 조작을 가진 ATS를 위해, 발전 및 힘 떨어져 또는 통신수 다름의 속도 때문에 위 성과를 지킬 수 없습니다. 과량은 합금 손실은 수동 발전 도중 일어나고 출력을 내릴지도 모릅니다. 그러므로 운영 체계를 검사하고 유지할 모든 전원이 꺼지고 접촉할 때, 선택 스위치를 수동 위치에 표준 상태 하에서 놓고, 수동 위치에 당기십시오. 수동 조작 후에 완성된 잡아당기기는 자동적인 위치 등을 맞댄 선별기 입니다.
2.Control 회로
ATS는 순식간에 활동적일 것입니다. 변환이 완전하던 후에, 조절 회로에 있는 코일은 내부 변환기에 의해 차단됩니다. 코일은 80%~110%의 정격 전압으로 일반적으로 작동할 수 있고, 너무 낮은 전압은 코일이 점점 뜨거워지고는 또는 발화하는 원인이 될지도 모릅니다.
