| 원래 장소: | 중국 |
| 브랜드 이름: | Fenigal/OEM |
| 인증: | CE,CCC |
| 모델 번호: | FMQl(PC-grade) -100/2P/3P/4P |
| 최소 주문 수량: | 1 유닛 |
|---|---|
| 가격: | Negotiate |
| 포장 세부 사항: | 표준 수출 통 |
| 배달 시간: | 5-8 일 대량 주문으로 일하 협상합니다 |
| 지불 조건: | 전신환, 웨스턴 유니온 |
| 공급 능력: | 10,000 PC / 달 |
| 맥스. 경향: | 100A | 맥스. 전압: | 400V |
|---|---|---|---|
| 막대기: | 2P 3P 4P | 정격 전압: | 220v/380/400v |
| 상품 이름: | 이중 전원 자동 전송 스위치 ATS | 색: | 백색 |
| 주파수: | AC 50 Hz/60Hz | 표준: | CE / CCC |
| 스위치 시간: | <50ms> | 배선 배치 방법: | 이사회 앞에 전보를 치기 |
| 물품 분류: | 부하형을 지시하세요 | 특징: | 신뢰할 만한 성능 |
| 하이 라이트: | CE 자극 듀얼 전원 절환 개폐기,생성기를 위한 ATS 자동 트랜스퍼 스위치,3 단계 변환 스위치 |
||

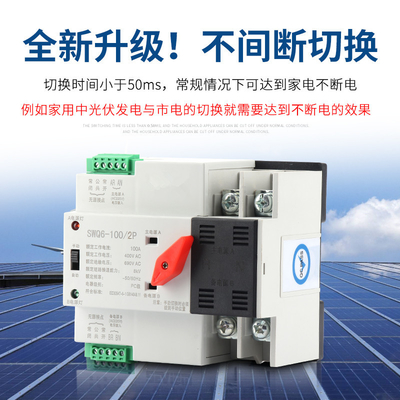

FMQl(PC-grade) -100/2P/3P/4P
(PC-등급) 자극 이중 전원 자동 전송 스위치
제품 개관
(PC-등급) 자극 이중 전원 자동 전송 스위치는 최근에 고도로 발달한 소형 가구 전원 절환 개폐기입니다. 스위치는 주요하거나 예방 전원 공급기가 정상적인지 주로 시험을 받는데 사용됩니다. 정규전원이 비정상일 때, 대기 전원 공급 장치는 바로, 그러므로 연속성을 보장하, 전원 공급기의 신뢰성과 안전으로 일하기 시작할 것입니다. 그것은 특히 PZ30 배전상자에서, 국내 궤도식 설치에 사용하기 위해 설계됩니다.
ATS는 고체 구성, 믿을 만한 전환, 쉬운 시설 및 정비와 장수를 가지고 있습니다. ATS는 TSE와 제어기로 구성됩니다.
GB/T14048.11, 부분 6-1에 따른 것 : 다중기능 장비와 개폐기, ATS는 가장 순응하는 저전압 개폐기와 제어 장치입니다.
구조화 기능
제어 장치 : 내장형 제어기
제품 구조 : 논스톱, 레일 형태,고 전류, 소용적, 두 단계, 단순 구조, ATS-신체 특징 : 고속 스위칭 속도, 낮은 불량 발생률, 손쉬운 유지보수, 신뢰할 만한 성능
배선 배치 방법 : 이사회 앞에 전보를 치기
스위칭 모드 : 그리드가 그리드를 설치하고 유틸리티, 자체 주입과 자체 복구에 생성기, PV에 그리드를 설치합니다
제품 외각틀 : 100
제품 경향 : 10, 16, 20, 25, 32, 40, 50, 63, 80, 100A
물품 분류 : 부하형을 지시하세요
제품 극 갯수 : 2, 3, 4
생성물 규격 : GB/T14048.11
ATSE : PC는 등급입니다
교대 시간 : 0.008 sec/8ms
가동 시간과 설치 조건
2.1 대기온도
최고 온도는 40' Ｃ를 초과하여서는 안됩니다, 최저 기온이 -5' Ｃ 보다 낮아서는 안되고 평균 온도가 24h 이내에 35' Ｃ 보다 더 높아서는 안됩니다.
2.2 높이
설치 위치의 높이는 2000m 보다 더 높아서는 안됩니다.
2.3 통기 조건
최고 온도가 40' Ｃ에 도달할 때, 설치 위치의 상대 습도는 50%를 초과하여서는 안됩니다 ; 온도가 최저 기온 -5' Ｃ일 때, 상대 습도는 더 높습니다. 예를 들면 다음 온도는 25' Ｃ이고 상대 습도는 90%입니다. 온도 변환 때문에, 특별한 수단은 제품의 표면적으로 이따금씩 결로를 상대하기 위해 취하여야 합니다.
구조화 기능
제어 장치 : 내장형 제어기
제품 구조 : 논스톱, 레일 형태,고 전류, 소용적, 두 단계, 단순 구조, ATS-신체 특징 : 고속 스위칭 속도, 낮은 불량 발생률, 손쉬운 유지보수, 신뢰할 만한 성능
배선 배치 방법 : 이사회 앞에 전보를 치기
스위칭 모드 : 그리드가 그리드를 설치하고 유틸리티, 자체 주입과 자체 복구에 생성기, PV에 그리드를 설치합니다
제품 외각틀 : 100
제품 경향 : 10, 16, 20, 25, 32, 40, 50, 63, 80, 100A
물품 분류 : 부하형을 지시하세요
제품 극 갯수 : 2, 3, 4
생성물 규격 : GB/T14048.11
ATSE : PC는 등급입니다
교대 시간 : 0.008 sec/8ms
2.4 오염도
ATS 오염 수준은 GB/T14048.11 지정된 레벨 3에 따라 있습니다.
2.5 설치 형태
ATS의 설치 형태는 GB714048.il에 명시된 범주에 따라 있습니다.
2.6 설치 조건
ATS는 수직적으로 제어 캐비넷 또는 분포 캐비넷에 설치될 수 있습니다. 설치 거리가 요구조건에 따라 있다는 것을 확인하세요.
예방책
3.1 매뉴얼 / 자종 운항
ATS는 발전과 분리의 속도 또는 운영 차이 때문에, 회로 동작에서, 그러나 수동 작동을 위해 발전과 분리의 성능을 보증할 수 있습니다. ATS는 위에서 말한 성능을 보증하지 않습니다.
지나친 은납계 합금 손실은 매뉴얼 전력 세대와 분리 동안 발생할 수 있습니다. 그러므로, 모든 전력이 운영 체제와 접촉의 감사와 유지관리를 위해 제거될 때, 단순히 수동적 위치로의 선택기 스위치를 당기세요. 일반적으로, 자동 위치로의 선택기 스위치를 당기세요. 손으로 작동할 때, 수동적 위치로의 선택기 스위치를 당기세요. 수동 작동이 완전할 때, 수동적 위치에서부터 자동 위치까지 선택기 스위치를 당기세요.
3.2 제어 회로
ATS는 잠시 활동적일 것입니다. 변환이 완전한 후, 제어 회로에서 코일은 내부 컨버터에 의해 끊어질 것입니다. 코일은 정격 전압 중 80%-110% 하에서 정상적으로 작동할 수 있습니다. 또한 저전압은 코일이 뜨거워지거나 자발적으로 편평해지게 할 것입니다 빛이 약해진.
| 상술 | 100A | ||
| 정격 전류 르 (A) | 16, 20, 25 | 32, 40, 50, 63 | 80, 100 |
| 절연 전압 Ui | AC690V.50HZ | ||
| 정격 전압 우에 | AC400V,50Hz | ||
| 클래스 | PC 등급 : 단락 전류를 발생시키지 않는 동안 제조되고 견딥니다 | ||
| 사용 범주 | AC-33iB | AC-31 비 | |
| 계측대 | 2P | 3P | 4P |
| 중량 | 1.7 | 2.1 | 2.6 |
| 전기적입니다 | 삶 : 2000 번 ; 수동 작동 : 5000 번 | ||
| 정격 단락 전류 레터 품질 | 50kA | ||
| 단락 보호 장치(퓨즈) | RT16-00-63A | ||
| 정격임펄스저항전압 | 8kV | ||
| 제어 회로 | 평가된 제어 전압 us : AC220V/50HZ 정상 운전 상태 : 85-110% 우리 | ||
| 보조 회로 | 2 중계기, 접촉 변류기 접점 용량의 2 분리된 셋과 각각 :AC220V/50HzLE=5y | ||
| 콘택터 변경 시간 | <50ms> | ||
| 작동 변경 시간 | <50ms> | ||
| 교대 시간을 반환하세요 | <50ms> | ||
| 전력 오프 타임 | <50 ms=""> | ||
