| 원래 장소: | 중국 |
| 브랜드 이름: | VEOLIA |
| 인증: | CE |
| 모델 번호: | E-셀-3X |
| 최소 주문 수량: | 1 PC |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 표준 수출 포장 |
| 배달 시간: | 5-8 근무일 |
| 공급 능력: | 달 당 60000 유닛 / 유닛 |
| 저항률: | ≥ 16MOhm-cm | 나트륨: | ≤ 3ppb |
|---|---|---|---|
| 실리카 (SiO2): | 5ppb까지 낮습니다. | 붕소: | 최저 0.08ppb |
| 전압: | 0~400VDC | 암페어수: | 0~5.2 ADC |
| 하이 라이트: | EDI 모듈 물 처리,전극 이온화 모듈,수처리 모듈 |
||

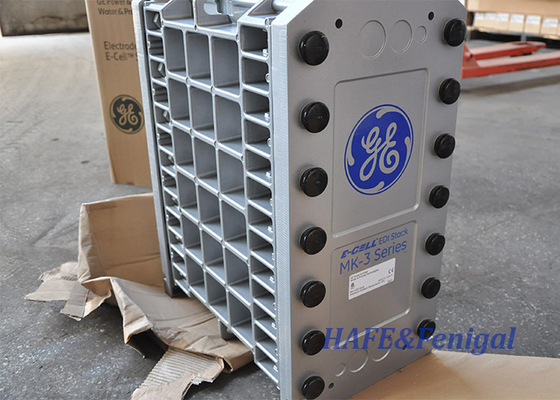

VEOLIA E-Cell-3X 5000L EDI 스택 초순하고 고순도의 물을 위한 연속 전자 이온화 EDI 모듈
수 년 동안 순수 수 생산 시스템 운영자 들 은 최종 비 광분화 를 위해 혼합 된 침상 이온 교환 을 대체 할 기술 을 찾으려고 노력 했다.운영 비용과 산성 및 촉매 재생과 관련된 복잡성과 위험은 이러한 사업자에게 좌절이었습니다.EDI는 운영 비용을 절감하고 사이트 환경, 건강 및 안전 위험 프로파일을 개선함으로써 혁신적인 대안 솔루션으로 자리 잡았습니다.그리고 순수하고 초순수 물의 연속적이고 안정적인 공급을 생산합니다..
순수한 물의 생산은 초기 및 최종 비 광분화에서 여러 단계의 이온 교환을 가진 전통적인 사전 처리에서 EDI를 포함한 다음과 같은 막 기반 작업으로 발전했습니다.,현재 전세계 많은 고객들이 가장 좋은 방법이라고 생각합니다.
EDI는 전통적인 이온 교환 樹脂과 이온 교환 막을 모두 사용하여 소금이나 붕소와 같은 공급 물에서 부하되거나 가볍게 충전된 오염 물질을 제거합니다.가장 큰 장점은 EDI 기술이 연속 전류를 사용하여 오염 물질을 공급 물에서 유출하고 이온 교환막을 통해 농도 채널로 유출한다는 사실에 있습니다.직류는 또한 물을 수소와 하이드록실 이온으로 분해하여 지속적으로 재생하는 물질로 작용하여 오염 물질이 이온 교환 樹脂에 축적되지 않습니다. 따라서EDI는 혼합 침상 이온 교환보다 동등하거나 더 좋은 품질로 고 순수 및 초 순수 물을 지속적으로 예측할 수 있습니다..
E-Cell*-3X는 다음과 같이 설계되었습니다.
l 전력, 반도체 및 일반 산업을 포함한 산업용 용도로 초순수 공급.
l 믹스 베드 품질의 물을 지속적으로 생산합니다.
l 스택 내부에서 이온 교환 합액의 재생을 위해 촉매 물질이나 산이 필요하지 않습니다.
누출이 없도록 보장해
l 소금물 주입 및 농도 순환을 제거하여 시스템 설계를 단순화합니다.
설명 및 사용
E-Cell-3X 스택은 전자 이온화 (EDI) 스택으로 전류를 사용하여 반오스모스 (RO) 를 통해 물을 이온화하고 닦습니다.E-Cell-3X의 제품 물은 오늘날의 까다로운 응용 프로그램에 필요한 초순수 수준입니다..
전형적 사용법
1 마이크로 전자
l 전력 생산 (NOx, 보일러 공급)
1 일반 산업
품질 보장
CE, UL & CSA 표시
l ISO 9001:2000 시설에서 제조
E-Cell*-3X, 1~12개의 스택
기본 시스템 특징
ECell3X 시스템 1 ~ 12 스택 15 ~ 336gpm (3.4 ~ 76.3 m3/h)
l 400VAC 및 50Hz 또는 460VAC 및 60Hz와 호환되는 수정기
l 개별 스택 전류 모니터링
l 흐름 및 압력 송신기, SCADA 시스템에 연결 할 수 있는 기능
시스템 옵션
이더넷을 가진 앨런 브래들리 미크로로직스 PLC
n Veolia 6?? 컬러 쿼크패널 뷰 HMI
1 NEMA 4 터미널 박스 - PLC 및 HMI를 제거하고 터미널 박스에서 종료 된 모든 배선
1 표준 기기
n 버커트 패들 휠 유동 센서 희석, 농도 및 전극 출구
n 모든 흐름에 있는 버커트 압력 송신기
n 버커트 전도성 분석기 및 분화 출구에서 센서
1 프리미엄 기기
n 희석 및 농도 출구에서 로즈마운트 소용돌이 흐름 송신기
n Burkert 전극 출구에 패들 휠 흐름 센서
n 모든 흐름에 있는 버커트 압력 송신기
Rosemount 전도성 분석기 및 분화 출구에 센서
입구 변전 밸브
표준 기기: 버커트
프리미엄 악기: 로즈마운트
l ANSI에서 DIN 변환 키트
| 먹이 물 요구 사항 | |
| 교환 가능한 아니온 총 | < 25.0ppm |
| (CaCO3로) (TEA) ECalc pH로 계산된 CO2를 포함하여 | 4 11 |
| 단단함 | < 1.0ppm (CaCO3로) |
| 실리카 (반응성) | < 1.0ppm |
| SDI (15분) | < 1 |
| TOC | < 0.5ppm |
| 전체 염소 | < 0.05ppm |
| 페, Mn, H2S | <0.01ppm |
| 작동 매개 변수 | |
| 출구 ( 희석) 제품 품질 | > 16 MOhm-cm |
| 아웃렛 제품 실리카 보증 | < 5ppb까지 |
| 회복 | 최대 95% |
| 온도 | 40~104oF (4.4~40oC) |
| 먹이 압력 | 60~100psi (4.1~6.9bar) |
| 희석 압력 하락 | 20~40psi (1.4~2.8bar) |
| 입력 전압 | 460VAC 60Hz, 400VAC 50Hz |
| 건축물 및 등급 | |
| 용접된 프레임 | 페인트 된 탄소 강철 |
| 희석 파이프 | 쉐 80 PVC |
| 농축 파이프 | 쉐 80 PVC |
| 플랜지 | ANSI |
| 정제기 | NEMA 4 |
| 제어판 | NEMA 4 |
| 제어판 전력 | 24VDC |
셀 3X 표준 시스템
| 모델 | ECell3X-2 | ECell3X-4 | ECell3X-8 | ECell3X-12 |
| 스택 수 | 1 - 2 | 3 - 4 | 5 - 8 | 10 - 12 |
| 스택의 종류 | E-Cell-3X | E-Cell-3X | E-Cell-3X | E-Cell-3X |
| 유동률: | ||||
| 제품 흐름 명목 |
44gpm 10m3/h |
88 gpm 20m3/h |
176 gpm 40m3/h |
264 gpm 59.9m3/h |
| 범위 |
15 56 gpm 3.4 12.7m3/h |
45 - 112 gpm 10.2 25.4m3/h |
75 - 224 gpm 17.0 ∙ 50.9 m3/h |
150 ~ 336 gpm 34.0 76.3m3/h |
|
집중된 출력 흐름 (회복에 따라) 제품 흐름 (2) |
00.83 ~ 7.67 gpm 0.19 - 1.74m3/h
|
20.50 ~ 15.34 gpm 00.57~3.48m3/h
|
4.17 - 30.67 gpm 0.95 ~ 6.97m3/h
|
8.34- 46.01 gpm 10.89 - 10.45m3/h
|
|
전극 출구 흐름 (명)
|
00.70 gpm 0.16m3/h
|
10.40 gpm 0.32m3/h
|
20.80 gpm 00.64m3/h
|
4.20 gpm 095m3/h
|
| 차원: | ||||
|
전체 차원 (폭 x 길이 x 높이) |
42x50x84 1.1m x 1.3m x 2.2m
|
46x75x84 1.1m x 1.9m x 2.2m
|
64x103x90 1.7m x 2.6m x 2.3m
|
64x130x90 17m x 3.3m x 2.3m
|
| 입구 파이프 | 2.0 | 2.5 | 4 |
4
|
| 제품 출구 파이프 | 1.5 | 2.5 | 3 | 4 |
| 출구 파이프 닦아 | 1.5 | 2.5 | 3 | 4 |
| 콘센트레이트 출구 파이프 | 0.75 | 1.0 | 1.5 | 1.5 |
| 모든 파이프 크기는 90% 회수에서 명소 흐름 속도를 위해 제공됩니다. | ||||
| 선박 무게 (약.) | 2050파운드 / 925kg | 3075파운드 / 1400kg | 5250파운드 / 2400kg |
6190파운드 / 3125kg
|
|
전기:
|
||||
| 최대 출력 @ 400VDC | 10.4 암퍼 | 20.8 암퍼 | 41.6 Amp | 62.4 암퍼 |
| 연결 요구 사항 | 13kVA | 21kVA | 36kVA | 52kVA |
1성능, 스택당 흐름 속도, 회수 및 전력 소비는 모두 입력 공급 물의 품질과 온도에 달려 있습니다.
제대로 된 시스템 설계 및 어떤 성능 보증도 제공하려면 프로젝션을 완료해야합니다.
295%의 최대 회수량과 15gpm의 최소 제품 흐름에서 87%의 회수량과 최대 제품 흐름까지
28gpm/파크
