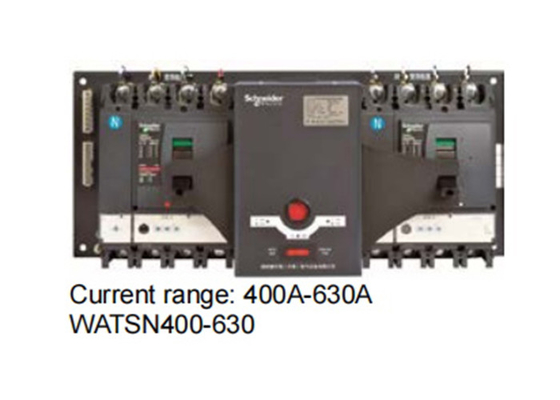

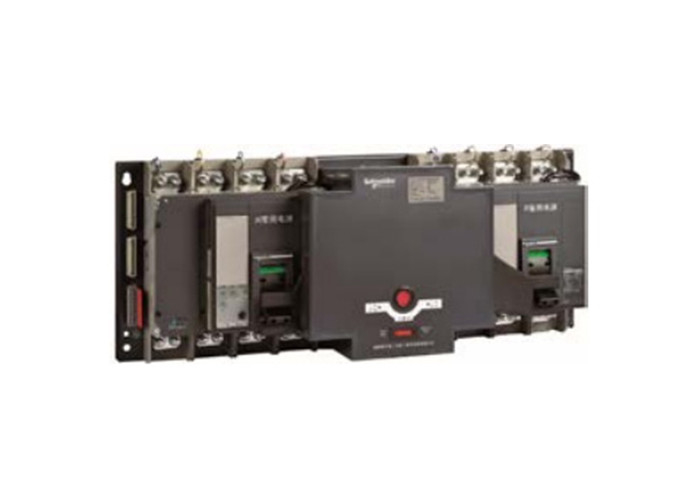

CB급 오토마틱 전송 스위치, 과전류 방출 및 등급 전류 WATSN-800

모델 및 사양 IEC에 따라 결정된 전기적 특성 60947-6-1&GB1404811				WATSN-800	WATSN-1000	WATSN-1250	WATSN-1600
기둥 수				34	3,4	34	34
컨트롤러
A형				■	■	■	■
B형					■	■	■
D형
가동 부품				NS-N,NS-H
가등 전류 (A)	들어와			800	1000	1250	1600
가명 절연 전압 V)	유			800	800	800	800
정량 충동 저항 전압 (kV)	IMF			8	8	8	8
가등식 운용용량 (V)	EU	AC50Hz		415	415	415	415
최후의 파열 능력	ICU	AC50Hz	220/240V	50/70	50/70	50/70	50/70
(kA 효과적 값)			380/415V	50/70	50/70	50/70	50/70
작동 분쇄 능력	Ics	(% 1cu)		75%	75%	75%	75%
격리 기능				■	■	■	■
기계적 내구성	(??)			10000	10000	10000	10000
전기 내구성	(??)	AC50Hz 440V-인		5000	5000	4000	2000
최소 접촉 전송 시간	(**)	S		2.5	2.5	2.5	2.5
보호 및 측정
교체 가능한 제어장치	공동 발매 (표준)			마이크20	마이크20	마이크20	마이크20
	공동 발매 (표준)			마이크50	마이크50	마이크50	마이크50
설치 및 연결
고정 / 패널 전면 연결	(***)				■	■	■
감시 및 표시 보조 장치
위치 피드백 신호					■	■	■
화재 보호 연결 기능					■	■	■
신호 신호					■	■	■









참고:
제어기 유형은: A - 터미널 타입, B - 기본 타입, D - 스마트 타입
프레임 전류 레벨: 63, 100, 160, 250, 400, 630, 800, 1000, 1250, 1600
명함 전류: 각기 다른 프레임 레벨에 따라, 사용자는 (NSX/NS 차단기 샘플을 참조하여) 풀기를 선택합니다.
선택 가능한 기둥 수: 2개 (iC65 시리즈에만 해당한다), 3, 4개 (모든 시리즈)
전기 장치 클래스: CB - 단전 및 과부하 보호
작동 모드: R - 자동 변경 및 자동 복구; S - 자동 복구 없이 자동 변경; I - 상호 대기
추가 기능: X-화재 보호 연결; F-반사 신호; I - 전류 모니터링 모듈 (D형 컨트롤러에서만 사용할 수 있습니다)
방출 ∙ CB 클래스. 다른 보호 범위를 가진 방출은 사용자의 필요에 따라 선택할 수 있습니다.
*: 두 가지 설치 방법이 제공 될 수 있습니다: 장치에 장착되고 패널에 장착됩니다.
패널 설치가 필요한 경우 메모를 추가하십시오. iC65 제품은 지원하지 않습니다
패널에 장착된 컨트롤러
**: F- 피드백 신호 기능 (지위 피드백 및 경보 피드백을 포함합니다. 필요한 경우 설명 텍스트를 추가하십시오.)800-1600A 시리즈 제품에는 위치 피드백 그룹과 경고 피드백 그룹이 기본으로 포함되어 있습니다.63A 및 낮은 전류 제품에서는 위치 피드백 그룹만 사용할 수 있습니다.
