베오리아의 E-Cell* 전자 이온화 기술: 극정순수 및 고순수 응용용으로 잔류 염분 및 이온화 가능한 종을 효율적으로 제거합니다.
EDI 시스템은 핵심 구성 요소인 EDI 스택을 중심으로 이루어져 있습니다. Veolia는 다양한 애플리케이션에 맞춘 다양한 E-Cell 스택과 사전 설계된 EDI 시스템을 제공합니다.독립적인 E-Cell 스택 또는 포괄적인 시스템을 선택 여부, Veolia의 전문 지식, 글로벌 범위 및 입증 된 성능은 초순정 또는 고순정 물 솔루션에 대한 최대 신뢰를 보장합니다.
파라미터 데이터
| 브랜드 |
Veolia EDI |
| 교환 가능한 ppm |
65.0 |
| 입수 압력 바 |
6.9 |
| 입수 압력 psi |
100 |
| 최대 온도 °C |
40 |
| 최대 온도 °F |
104 |
| 압력 하락 바 |
1,4-2,8 |
| 압력 하락 psi |
20~40 |
| 회수 % |
최대 97% |
| 흐름 m3/h |
23~64 |
| 흐름 속도 gpm/ft2 |
10-28 |
| 전원 전압 V |
0~400 VDC |
| 운송 무게 kg |
165 |
| 운송 무게 파운드 |
364 |
| 적용 |
순수한 물, 보일러 공급 물 |
자세한 매개 변수를 아래에서 참조하십시오.

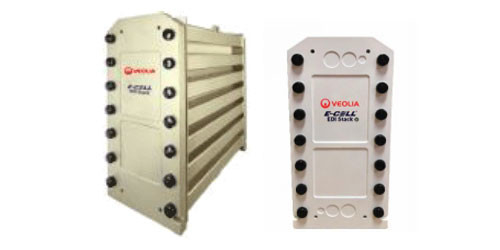

E-Cell MK-3 스택의 일반 설명
E-Cell MK-3 스택은 E-Cell* 전극 이온화 제품 라인의 구성 요소로 다음과 같이 특별히 설계되었습니다.
* 반도체 제조, 전력 생산, 태양 전지판 생산 및 다른 많은 중공업에 필수적인 초순수물을 생산하기 위해 전기 전류를 활용합니다.
* 최고 수준의 성능을 달성하여 제품 물 품질과 최소한의 에너지 소비의 가장 높은 표준으로 특징입니다.
* 반류 작동을 통해 더 높은 공급 물 경도 수준에서도 청소의 필요성을 최소화합니다.
* 누출 없이 작동 할 수 있는 보증, 표준 3년 비율로 보장됩니다.
* 원활하고 연속적으로 작동하여 스택 내에서 이온 교환 합액의 염증성 또는 산성 재생의 필요성을 제거합니다.
* 소금을 주입하거나 농도를 재순환 할 필요성을 제거하십시오.

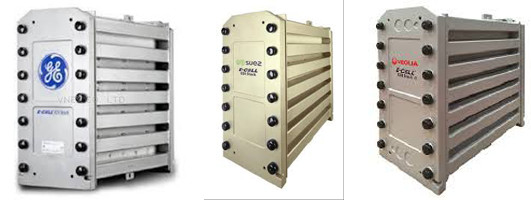

다음 그림은 GE, Suez, Veolia를 왼쪽에서 오른쪽으로 보여줍니다 (모든 동일한 제품):베올리아EDI 모듈)
E-Cell MK-3 스택의 전형적인 응용
E-Cell MK-3 스택에서 생산되는 초순정 물은 오늘날 가장 까다로운 애플리케이션의 엄격한 요구 사항을 안정적으로 충족합니다.
* 반도체 칩, 태양 전지 패널 및 기타 마이크로 전자 부품 닦을 수 있는 초순수.
* 전력 발전소 및 다른 중공업 시설에서 사용되는 고압 보일러에 사용되는 비 광물화 된 보일러 공급 물.
디자인 프로세스를 단순화하고 EDI 애플리케이션에 대한 신뢰도를 더욱 높이기 위해E-Cell 성능 예측 및 보증은 Winflows* 소프트웨어를 통해 편리하게 액세스 할 수 있습니다..
E-Cell MK-3 스택의 품질 보장
E-Cell MK-3 스택은 다양한 애플리케이션에서 신뢰성과 안전성을 보장하는 포괄적인 품질 보장 조치에 의해 지원됩니다.이 제품과 관련된 주요 품질 보증은 다음과 같습니다.:
* CE, RoHS, CSA 및 EAC 표시를 가지고 있으며 국제 안전 및 환경 표준에 부합한다는 것을 의미합니다.
* 스택은 ISO 9001 및 ISO 14001에 준수하는 시설에서 제조됩니다. 양질 관리 및 환경 책임에 대한 세계적으로 인정되는 두 가지 표준입니다.
UKCA를 통해 인증되어 있으며, 영국에 의해 설정된 필수 건강 및 안전 요구 사항에 적합함을 입증합니다.
* E-Cell MK-3 스택은 미국 이슬람 식품 및 영양 위원회 (IFANCA®) 에서 할랄 인증을 받았습니다.무슬림 공동체의 식단 규정을 준수하는 것을 나타냅니다..
이러한 품질 보증은 E-Cell MK-3 스택이 안전, 신뢰성 및 환경 지속가능성 측면에서 엄격한 표준을 충족한다는 확신을 고객에게 제공합니다.
| MK-3 스택 사양 |
| 명목 흐름 |
3.4 m3/h (15 gpm) |
| 흐름 비율 범위 |
1.6 4.5 m3/h (7.0 20 gpm) |
| 선박 무게 |
100 1kg (220) 파운드) |
|
크기
(폭) x 높이 x깊이)
|
30 cm x 61 cm x 54 cm
12 x 24 x 22
|
| 제품 물 품질참고: 1 |
| 보증금 사용 가능 |
| 저항성 |
≥ 16 - 오케이cm |
| 나트륨 |
≤ 3ppb |
| 실리카 (SiO)2) |
그 외 낮은 그 외 5 ppb |
| 보론 |
그 외 낮은 0으로08 ppb |
| 전형적 제거 효율성 |
| 나트륨 |
≥ 990.9% 제거 |
| 실리카 (SiO)2) |
위로 에 99% 제거 |
| 보론 |
위로 에 96% 제거 |
| 운영매개 변수 |
| 회복 |
위로 에 96% |
| 전압 |
0~300 VDC |
| 앰페라지 |
0'5.2 ADC |
| 입구 압력 참고: 2 |
≤ 6.9 바 (100 psi) |
| 압력 떨어뜨려 참고: 3 |
1.4 ∙2.8 바 2040 psi) |
| 먹이 물 사양 참고: 4 |
|
교환 가능한 아니온 총
(CaCO로 TEA3)참고 5
|
≤ 63.6 ppm
|
| 전도성 동등한 |
≤ 109μS/cm |
| 온도 |
4.4 ̊40 ̊C 40~104°F |
|
전체 강도
CaCO로3)참고 6
|
≤ 1.0ppm |
| 실리카 (SiO)2)참고 7 |
≤ 1.0ppm |
| 전체 유기농 탄소 (TOC C) |
≤ 0.5ppm |
| 전체염소 |
≤ 0.05 ppm |
| 페, Mn, H2S |
≤ 0.01 ppm |
| 보론 참고: 8 |
≤ 1.0ppm |
| pH |
4 에11 |
| 석유 &기름 |
아무 것도 검출 가능 |
| 입자 참고: 9 |
RO침투 |
| 산화 에이전트 |
아무 것도 검출 가능 |
| 색상 참고: 10 |
≤ 5APHA |
참고:
1실제 성능은 사이트 조건에 따라 달라질 수 있습니다. 예상 제품 물 품질과 저항성을 확인하려면 Winflows 예측 소프트웨어를 참조하십시오.설계 조건에서 제공되는 나트륨 및 실리카 성능 보증보롱이나 다른 보증을 받으려면 저희에게 연락하세요.
2입기 압력은 제품 및 농도 흐름의 하류 압력 요구 사항, 역류 또는 동류 작동 선택 및 스택 압력 감소에 의해 결정됩니다.
3. 명목 흐름과 25 °C에서 설계 조건을 확인하려면 Winflows 예측 소프트웨어를 참조하십시오.
4. 설계 조건에서 공급 물 사양을 확인하려면 윈플로우 예측 소프트웨어와 E-셀 스택 운영 설명서를 참조하십시오.
5TEA (ppm CaCO3로) - 교환 가능한 아니온 총, 이것은 OH, CO2 및 SiO2의 기여를 포함하여 공급 물의 모든 아니온의 농도를 나타냅니다.유입수가 TEA가 주어진 애플리케이션 운영 조건에서 수용 가능하다는 것을 확인하기 위해 유입류를 사용해야 합니다.표적 값은 최소 흐름과 최대 온도에서 주어집니다.
6. CaCO3로 1.0ppm의 공급물 경도는 표준 역류 작동에만 적용됩니다. 동류 작동 하에서 허용되는 공급물 경도는 CaCO3로 0.1ppm로 감소합니다.
7. 명목 흐름 이상의 속도에서 허용되는 실리카 제한은 감소합니다. 공급 물의 CaCO3의 경도는 0.5ppm를 초과하면 허용되는 실리카 제한은 0.5ppm로 감소합니다.
8실리시아 보증 요구 사항이 존재하거나 저항성 보증 요구 사항이 10 MOhm-cm 이상일 경우, 높은 붕소 수준이 성능에 영향을 줄 수 있기 때문에 붕소 공급 수준은 B로 0.3 ppm로 제한됩니다..이러한 요구 사항이 없으면 제한량은 1.0 ppm 보론입니다.
9역 오스모스 (RO) 또는 동등 한 공급 물: RO는 기본적으로 미세먼지, 콜로이드 물질,고 분자량 유기물질로 이온 교환 매체를 오염시킬 수 있습니다.EDI 스택은 입자를 제거하기 위해 역 씻기 / 유체화 할 수없는 이온 교환 매체의 포장 된 침대를 포함하기 때문에 RO 침투물의 품질을 지정해야합니다.RO 시스템 (또는 다른 소스) 과 E-Cell (e) 사이의 열린 시스템을 가진 시스템예를 들어, 저장 탱크, 디카보네이터) 는 입자 오염으로부터 E 셀을 보호하기 위해 E 셀 바로 전에 필터를 설치해야합니다. 일반적으로,5μm의 절대 필터 또는 1μm의 명목 필터가 허용됩니다..
APHA - 미국 공중 보건 협회의 이름을 따서 붙여진 색상 표준/스케일, ASTM에 의해 정의.
더 많은 모델은 클릭하십시오:https://www.fgwater.com/Veolia-Electrodeionization-EDI-Stack-Module/389.html
E-Cell EDI 기술 성능 예
E-Cell EDI 기술은 전력, 석유, 화학, 철강, 의약품 및 전자 등 다양한 산업 분야에서 성공적으로 적용되었습니다.
신청 사례를 위해 클릭하십시오:https://www.fgwater.com/Industries/
