E-Cell MK-3MiniHT는 다음과 같이 설계된 유일한 연구실 및 의약품 전극 이온화 (EDI) 스택입니다.
• 의약품 사용 을 위한 초순수 를 공급 한다.
• 160회 동안 185°F (85°C) 까지 뜨거운 물로 위생화 할 수 있습니다.
• 농도 순환 및 소금 물 주입 없이 작동 합니다.
• 스택 볼트 튼튼 해제 필요 없습니다.
• 누출이 없도록 보장됩니다.
• 저전력, < 150VDC로 작동합니다.
설명 및 사용:
E-Cell MK-3MiniHT 스택은 뜨거운 물로 위생화 할 수있는 EDI 스택으로 전류를 사용하여 반오스모스 (RO) 침투 물을 비산화하고 닦습니다.MK-3MiniHT의 제품 물은 오늘날의 의약품 응용 프로그램에 필요한 USP 품질 수준을 초과합니다..
전형적인 응용 프로그램:
• 의약품
• 실험실
스펙
|
제조업자
|
수에즈
|
|
시리즈
|
E-cell
|
|
모델 번호
|
MK-3MiniHT
|
|
부문 번호
|
3044124
|
|
신청서
|
전형적인 성능 - 제품 품질 -
저항성: > 10 MOhm-cm
TOC: < 500ppb
뜨거운 물 세니테이션 - 1 시간 세니테이션 사이클의 수: 160 사이클
위생화 온도:176~185oF/80~85oC
최대 위생 입수 압력: 2.1 바 30 psi
작동 매개 변수
회수율: 최대 92%
농도 흐름: 반전류 - 표준, 동전류 ?? <0.1ppm (CaCO3로) 공급 경화
전압: 0~150 VDC
앰페라지: 0~5.2 ADC
입기 압력 (반류) - 60 ~ 90 psi (4.1 ~ 6.2 바)
(동류) - 45 ~ 90 psi (3.1 ~ 6.2 바)
압력 하락 명소 흐름: 20 ~ 35 psi (1.4 ~ 2.4 바)
최대 공급수 사양:
공급물 - 전체 교환성 아니온 (CaCO3로 TEA): <25 mg/l <25 ppm
공급물 ∙ 전도성, NaHCO3 적당 < 43 μS/cm < 43 μS/cm
온도: 4.4 ~ 40oC 40 ~ 104oF
전체 경화 (CaCO3): < 1.0 mg/l < 1.0 ppm
실리카 (SiO2): < 1.0 mg/l < 1.0 ppm
전체 유기 탄소, TOC C: < 0.5 mg/l < 0.5 ppm
전체 염소: < 0.05 mg/l < 0.05 ppm
|
|
설명
|
명목 흐름: 5 gpm (1.14 m3/hr)
흐름 속도 범위: 2.2 ∼ 6.7 gpm (0.5 ∼ 1.52 m3/hr)
|
|
운송중량
|
107파운드 (49kg)
|
|
전체 길이가
|
11인치 (28cm)
|
|
전체 폭
|
30cm
|
|
전체 키
|
24" (61cm)
|

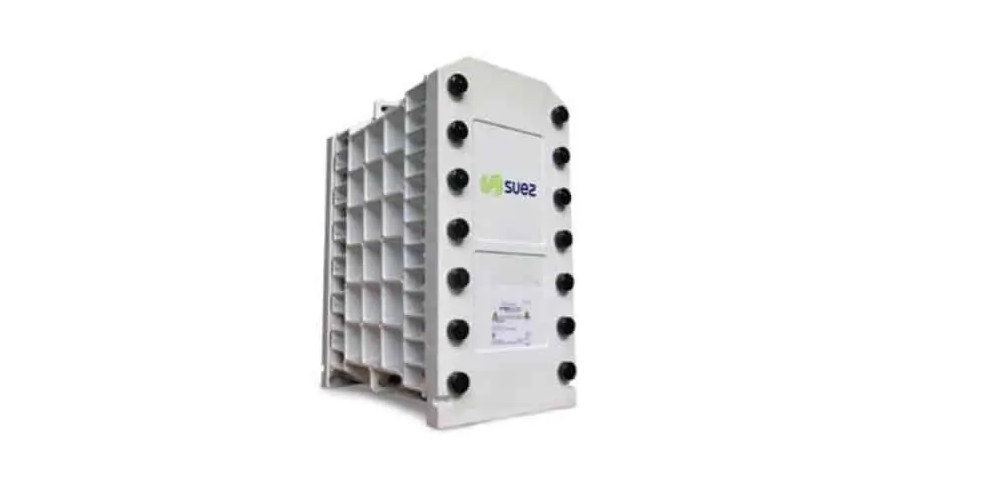

다음 그림은 GE, Suez, Veolia를 왼쪽에서 오른쪽으로 보여줍니다 (모든 동일한 제품):베올리아EDI 모듈)
E-Cell MK-3MiniHT의 제품 물은 USP, EP 및 다른 약서에서 요구하는 품질 표준을 초과하는 소규모 산업용 용도로 이상적으로 적합합니다.그것은 주사용 물과 같은 다양한 응용 프로그램에서 사용할 수 있습니다., 의약품 정제 물, 실험실 정제 물 시스템 설계 프로세스를 촉진하고 EDI 응용 프로그램에 대한 신뢰를 더욱 향상시키기 위해Veolia는 Winflows* 소프트웨어를 통해 또는 직접 연락을 통해 E-Cell에 대한 성능 예측과 보증을 제공합니다.이것은 E-Cell MK-3MiniHT를 쉽고 정확하게 물 정화 요구 사항에 안정적으로 통합 할 수 있음을 보장합니다.
E-Cell MK-3MiniHT 스택의 품질 보장은 엄격하며 여러 국제 표준과 인증서를 준수합니다. 제품은 CE, RoHS, CSA 및 EAC 표시를 가지고 있습니다.다양한 안전 및 환경 규정의 준수E-Cell MK-3MiniHT 스택이 처리하는 액체와 직접 접촉하는 모든 물질은 FDA에 의해 설정된 요구 사항을 충족하여 식품 수준의 안전성을 보장합니다.UKCA 자격증을 가지고 있습니다.영국 표준에 부합하는 것을 반영합니다.
ISO 9001 (품질 관리) 및 ISO 14001 (환경 관리) 표준을 준수하는 시설에서 제조E-Cell MK-3MiniHT 스택은 제품 품질과 환경 지속가능성 양쪽에서 우수성을 추구하는 의지를 더욱 입증합니다.또한 이 스택은 미국 이슬람 식품 영양 협회 (IFANCA®) 에서 할랄 인증을 받았습니다.할랄 식단 제한을 충족시키는 응용 프로그램에 사용하기에 적합성을 검증하는 것이 포괄적 인 품질 보장 조치는 E-셀 MK-3MiniHT 스택이 안전, 품질 및 신뢰성의 최고 표준을 충족시키는 것을 보장합니다.
|
MK-3MiniHT 스택 사양
|
|
명목 흐름
|
1.14 m3/h (5.0 gpm)
|
|
흐름 비율 범위
|
00.5 ∼1.6 m3/h (2.2~7.)0 gpm)
|
|
선박 무게
|
57 1kg (126 파운드)
|
|
크기
(폭) x 높이 x 깊이)
|
30 cm x 61 cm x 29 cm
12 x 24 x 12
|
|
제품 물 품질참고: 1
|
|
보증금 사용 가능
|
|
저항성
|
≥ 10 약품) 또는
≥ 16 MOhm-cm (산업)
|
|
나트륨
|
≤ 3ppb (산업)
|
|
실리카 (SiO)2)
|
그 외 낮은 로 5 ppb(산업)
|
|
전형적 제거 효율성
|
|
나트륨
|
≥ 990.9% 제거
|
|
실리카 (SiO)2)
|
위로 에 99% 제거
|
|
운영매개 변수
|
|
회복
|
위로 에 93%
|
|
전압
|
0~150 VDC
|
|
앰페라지
|
0'5.2 ADC
|
|
입구 압력 참고: 2
|
≤ 6.9 바 (100 psi)
|
|
압력 떨어뜨려 참고: 3
|
1.4 ∙2.8 바 2040 psi)
|
|
뜨거운 물 위생 사이클
|
160
|
|
최대 위생온도
|
85oC (185oF)
|
|
최대 위생화 입구 압력
|
2.1 바 (30 psi)
|
|
먹이 물 사양 참고: 4
|
|
교환 가능한 아니온 총
(CaCO로 TEA3)참고: 5
|
≤ 68.2ppm
|
|
전도성 동등한
|
≤ 117μS/cm
|
|
온도
|
4.4 ̊40 ̊C 40~104°F
|
|
전체 경화 (CaCO로)3)참고 6
|
≤ 1.0ppm
|
|
실리카 (SiO)2)참고 7
|
≤ 1.0ppm
|
|
전체 유기농 탄소 (TOC C)
|
≤ 0.5ppm
|
|
전체염소
|
≤ 0.05 ppm
|
|
페, Mn, H2S
|
≤ 0.01 ppm
|
|
보론 참고: 8
|
≤ 1.0ppm
|
|
pH
|
4 에11
|
|
석유 &기름
|
아무 것도 검출 가능
|
|
입자 참고: 9
|
RO침투
|
|
산화 에이전트
|
아무 것도 검출 가능
|
|
색상 참고: 10
|
≤ 5APHA
|
E-Cell MK-3MiniHT 스택에 대한 참고:
1실제 현장 조건은 시스템의 성능에 영향을 줄 수 있습니다. 예상 물 품질, 저항성, 나트륨,정해진 설계 조건 하에 실리카 성능 보증붕소 또는 기타 보증에 대해서는 자세한 사항은 Veolia에 문의하십시오.
2입수 압력은 제품 및 농도 흐름에 대한 하류 압력 요구 사항을 포함하여 여러 요인에 의해 결정됩니다.반전류 또는 동전류 작동 모드의 선택, 그리고 압력이 스택을 가로질러 떨어집니다.
3. 명목 흐름 속도와 25 ° C의 온도는 기준 조건입니다. 실제 설계 조건에서 검증을 위해 WinFlows 프로젝션 소프트웨어를 참조하는 것이 좋습니다.
4. 입력 물 사양이 시스템의 설계 조건에 적합하는지 확인하려면 WinFlows 프로젝션 소프트웨어와 E-Cell 스택 소유자 설명서를 참조하십시오.
5TEA (Total Exchangeable Anion) 는 OH, CO2 및 SiO2의 기여를 포함하여 공급 물의 아니온의 총 농도를 나타냅니다.그것은 TEA가 응용 프로그램의 특정 운영 조건에서 허용되는지 확인하기 위해 Winflows를 사용하는 것이 중요합니다.제공 된 테이블 값은 최소 흐름 및 최대 온도에 기초합니다.
6CaCO3로 1.0 ppm의 공급 물 경도는 표준 반류 흐름 작업에 특별히 적용됩니다. 그러나 동류 흐름 모드에서 작동하면허용되는 먹이 물의 경도는 0으로 감소합니다.CaCO3로 1ppm
7허용되는 실리카 제한은 흐름이 명목 값을 초과 할 때 감소합니다. 추가로 제한은 CaCO3로 입력 물의 경도는 0.5 ppm 이상이면 0.5 ppm까지 감소합니다.
8· 보론 첨가 용량은 10 MOhm-cm를 초과하는 실리카 보증 또는 저항성 보증 요구 사항이있을 때마다 B로 0.3 ppm로 제한됩니다.높은 붕소 농도는 시스템의 성능에 잠재적으로 영향을 줄 수 있습니다이러한 요구 사항이 없으면 제한값은 1.0ppm 보로로 확장됩니다.
9역 오스모스 (RO) 또는 동등 한 프로세스는 EDI 시스템에 공급 물을 제공하기 위해 권장됩니다. RO는 미세먼지, 콜로이드 물질,이온 교환 매체를 오염시킬 수있는 고 분자 질량의 유기 물질EDI 스택은 역 씻기 / 유체화 할 수없는 이온 교환 매체의 포장 된 침대를 포함하기 때문에 RO 침투 품질을 지정하는 것이 중요합니다.RO 시스템 (또는 다른 소스) 과 E-Cell (e) 사이의 열린 루프를 가진 시스템예를 들어, 탱크, 디카본레이터) 는 E-셀의 바로 앞쪽에 필터를 장착하여 입자 오염으로부터 보호해야합니다. 일반적으로,5μm 절대 또는 1μm 명소 필터가 허용되는 것으로 간주됩니다..
10. APHA 색상 표준/표준은 미국 공중 보건 협회에서 명명되었으며 ASTM D1209에 의해 정의됩니다. 이 표준은 물의 색상을 측정하고 분류하는 데 도움이됩니다.수질의 지표가 될 수 있습니다..
