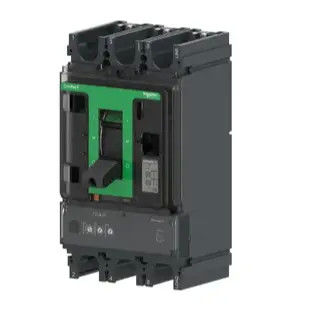

슈나이더스 오리지널 400-630A 열자기형 케이스 서킷 브레이커

컴팩트 NSX

컴팩트 NSX의 프레임 전류 범위는 100A에서 630A이며, 브레이크 레벨에는 36KA, 50KA, 70KA, 100KA 및 150KA가 포함됩니다.로터리 핸들, 확장 된 회전 손잡이 및 전기 작동 메커니즘. TM, Mic2와 같은 트립 장치에 대한 많은 옵션이 있습니다.2마이크 23, 등, 분산 보호, 모터 보호, 발전기 보호, 400Hz 응용, 로드 스위치 및 듀얼 파워 스위치 시스템과 같은 기능을 달성하기 위해.A 또는 E 타입 트립 단위는 다양한 전력 매개 변수를 측정할 수 있습니다., 캐비닛 도어 디스플레이 유닛 FDM121은 모든 트립 유닛에 의해 측정된 정보를 표시할 수 있습니다.그리고 Modbus 통신 모듈은 BSCM (회로 차단기 상태 제어 모듈) 과 통신 기능을 가진 전기 작동과 함께 네 개의 원격 기능을 달성 할 수 있습니다..

사양:

---유연한 설치: 전산판 또는 벽에 장착
--- 명소 전류: 16~630A
---9 2개의 사이즈의 차단기에 대한 끊기 능력:
- 최대 250A: 25, 36, 50, 70, 100, 150, 200kA, 415V

- 최대 630A: 36, 50, 70, 100, 150, 200kA 415V

- 75와 100kA의 정류장치와 690V의 정류장치

---1, 2, 3, 4 폴 버전
---전자 및 열-마그네틱 보호의 넓은 범위
---전기 전력 측정 장치와 함께 고급 트립 유닛: I, U, P, E, THD, f, CosPhi
---이용 가능한 트립 유닛 더 똑똑한 기능으로 패널을 업그레이드
--- 플러그 및 준비 전선 시스템 및 통신 액세서리
--- 보조 및 액세서리 (현장 설치) 의 옵션의 풍부함
- 마이크로 로직 비기 (지질 누출 차단기 - ELCB) 를 통해 통합된 지질 누출 보호

400-630A 열자기형 케이스 서킷 브레이커사양:

이중 회전 접촉 구조, 최대 깨기 Ics=100%Icu=150kA
우수한 전류 제한 성능 및 에너지 트리핑 기능, 전기 장비에 결함 전류의 손상을 줄이기
프레임 전류: 400/630A
명함 전류 (40°C): 400/500/600A
분쇄 능력: Ics=100%Icu=36/50/70/100/150kA
가등전압 Ue=690V
단열 전압 Ui= 800V
기둥 수: 3P3D/4P4D
트리핑 유닛: TMA
IR=0.7-1 정렬 가능
Ii=4-10 정렬 가능

신청서
모든 표준 및 특정 애플리케이션에 대한 훌륭한 선택, 그 중:

표준 애플리케이션: 산업, 건물, 인프라
높은 성능을 요구하는 특정 응용 프로그램: 해양, 석유 및 가스 채굴 및 가공, 광업, 금속 및 광물 생산 및 데이터 센터
소스 전환 시스템 (TransferPact): 서비스 부문 (병원 수술실, 컴퓨터실, ), 산업 (모델링 라인, 선박 엔진실 등), 인프라 (연도, 철도 등)

특징
프레임 등급 전류	100A, 160A, 250A, 400A, 630A 800A,1000A, 1250A, 1600A
현재 여행 단위 등급	2.5A, 6.3A, 12.5A, 16A, 20A, 25A, 30A, 32A, 40A, 50A, 63A, 80A, 100A, 125A150A 160A 200A 220A 250A 320A 400A 500A 570A 630A 1000A1200A, 1250A, 1500A, 1600A
분쇄 능력	16, 25, 36, 50, 70, 100, 150, 200KA, 그리고 Ics=100%Icu
여행 단위 유형	열자기, 전자;
보호 유형	분산 보호, 누출 보호, 모터 보호
설치 방법	고정형, 플러그인형, 꺼낼 수 있는 타입
작동 모드	손잡이를 전환, 손잡이를 돌리, 회전 손잡이를 확장, 전기 작동 메커니즘, 깨기 능력;
